PCM系列静止式进相机是采用先进的交变交变频和微机控制技术、专为大中型绕线式导步电动机设计制作的就地无功功率补偿装置。它串接于电机转子回路，用于提高电机的功率因数，减少定子电流、降低电机和电力系统的损耗，从而降低产品的单位能耗，节约能源 ，提高企业的经济效益。

一、概述

PCM微机控制静止式进相机是一种用于提高大中型绕线式异步电动机功率因数的新型无功功率补偿设备。它串接于绕线式电机的转子回路，用于提高电机的功率因数，减小定子电流，降低电机和电力系统的损耗，节约能源提高企业的经济效益。

PCM微机控制静止式进相机采用交流变频和微机控制技术开发而成，用于取代感应式旋转进相机的新型进相装置。带有自诊断和自修复等智能化技术。安兰可靠。它克服了旋转进相机“整流子”结构特别十白尘埃、使用寿命短、维修频繁、规格少、难以与电动机达到佳匹配等缺点，具有参数调节容易，不十白尘埃，使用寿命长，维护方便等特点．能适用于恶劣环境等一系列优点，可适配75—2500KW的高低压三相绕线式异步电动机，适用于水泥、冶金、轧钢、造纸，制药、化工、矿山等行业

二、性能特点

1、进相后可使绕线式电机的功率因数提高到0．95以上，降低无功功率60％以上。

2、进相后可使定子电流减少10％以上，节约铜耗和线损20—30%，降低定子温升。

3、提高负载(如球磨机)的过载能力和电机效率。

4、PCM系列产品设有过流、过载、过温保护及投入与解除进相的自动转化装置，安装调试及维修保养       不影响正常生产。

5、PCM系列产品属于新一代的无环流产品，克服了同类有环流产品工作时自身温升高和可靠性能低等一系列问题。

6、PCM系列产品属于长期连续工作制。

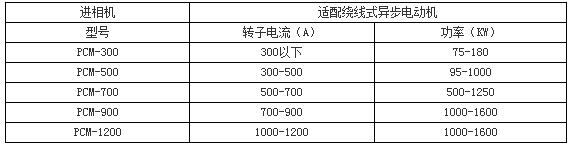

技术参数：

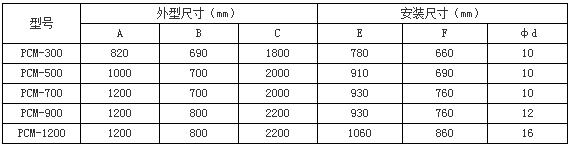

结构特点

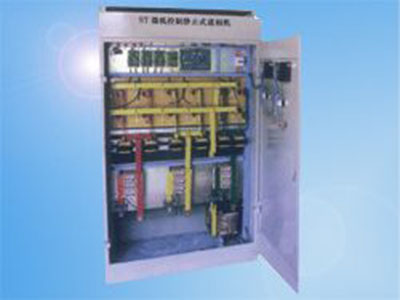

A、本进相机为柜体结构；

B、操作电器、指示电器(指示灯、按钮、电流表、功率因数表)安装在控制柜上部，以便操作和观察；

C、根据功率器件的散热需要，特设有风道和风机；

D，控制单元以接插件型式安装，并设有脉冲指示，便于维修和迅速更换

E，控制柜为柜底进线形式，顶部设有吊环螺钉。便于运输与安装。

使用条件

1、周围空气温度上限不超过过50℃，下限不低于-5℃：大气相对湿度不超过85％；

2、安装地点无显著的摇动与冲击振动；海拔高度不超过2千米，特殊情况另议；

3、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘气体与尘埃(包括导电尘埃)：

4、控制柜电源：三相四线380V／220V，20A，50Hz

定货须知

为获得佳吴功功率补偿效果，进相机输出电压好根据电机负载情况进行选配。为此用户在定货时应提供配用电机型号、功率、定子电压、转子电压、电流数据和带动负载的类型及电机实际负荷率等情况。
